熱力管道補償器—高溫軸向膨脹節

高溫軸向型補償器(高溫軸向膨脹節)說明：

1、壓力范圍：0.1-0.6Mpa

2、溫度范圍：小于等于1300攝氏度

3、通徑范圍：DN300-DN4000mm

4、疲勞壽命：2000次
高溫軸向型補償器可補償高溫管道的軸向變形，是由一組或兩組不銹鋼波紋管和碳鋼連接件組成，由于產品需承受高溫，承受高溫部分又耐火層（產品制作時完成）二部分構成。完全能滿足用戶對產品承受高溫及產品使用壽命的需要。
我們還可以為用戶生產大補償量的橫向型和角向型高溫波紋軸向型補償器可供用戶選擇。

注：有關400攝氏度以下的煙道、風道補償器可參考樣本“軸向型內壓波紋補償器（TNY）”中所有數據，也可采用《電廠煙風煤粉補償器典型設計手冊 》中數據生產。


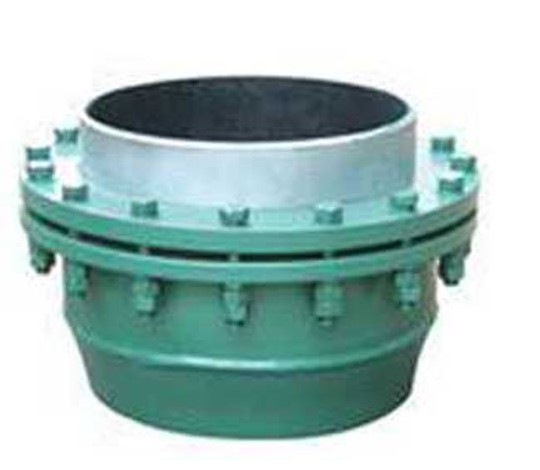

2.套管補償器

一、套管補償器概述

 　　套管補償器稱管式伸縮節，是熱流體管道的補償裝置，主要用于直線管道輔設后出現的軸向熱膨脹位移吸收補償。適用于熱水、蒸氣、油脂類介質，通過滑動套管補償器的滑移運動，達到熱膨脹的補償。

　　套管補償器適用于介質工程壓力≤2.5MPa,介質溫度-40℃~600℃。

　　套管補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數小（0.04~0.10)，不老化，效果好，維修方便等特點。

　　套管補償器的使用壽命大，疲勞壽命與管道相當。滑動表面經特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。

　　套管補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。

　　套管補償器分單向型和雙向型補償結構，雙向型特點是不論介質從補償器何端流入，其補償器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。

　　直埋型套管補償器能直埋于地下，安裝時可不設置維修井，工程造價低。

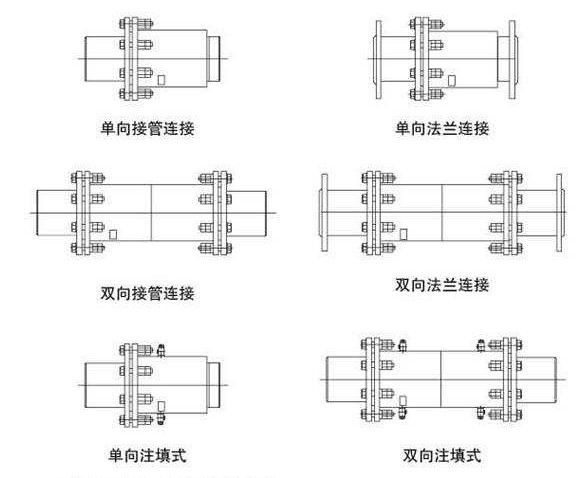

二、套管補償器結構圖

3.柔性防水套管





說明：
     1、本圖尺寸均以毫米來計。
     2、柔性防水套管一般穿過墻壁之處受有振動或有嚴密防水要求的構筑物。
     3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。
     4、套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。
     5、穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（ D6 ） 200mm
     6、套管的材料重量是按墻厚 L 值為 300mm 應另行計算。
p;   7、套管部件焊接材料，用 A3 材料制作， T42 焊接。         套管尺寸表
